汽车冲压件形状一般都比较复杂，有凸包，加强筋，型面等等，而且产品外形大多不规则，这就给我们在检测产品形状和尺寸时增加了难度。高鼎汽车检具认为普通的冲压件，电子产品等我们可以用卡尺测量，也可以用投影仪，甚至可以用三次元测量，但对于大多数的汽车冲压件，以上方法测量不太现实，为了解决这个问题，汽车行业普遍使用检具来检测汽车冲压件。要综合评价一个产品，一般是先用三座标测量仪对产品进行测量，然后再将产品放到检具上检测。

所谓检具，就是将产品放到特定的治具上，以指定的孔或型面定位后，用检测销，通止规或块规去检测指定的型面或修边或孔位。城北汽车检具厂今天给大家介绍一下检具的基本常识和使用方法。汽车冲压件的图纸分为2D图，和3D图，2D图标法与普通电子产品的标法不一样，如下图

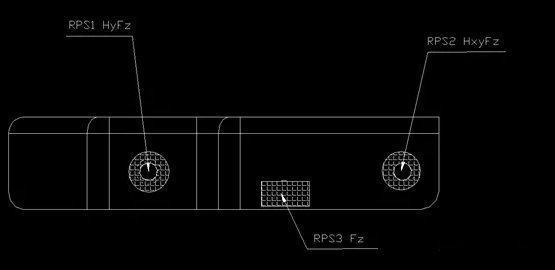

下图这是一个汽车冲压件2D图的主视图，RPS表示检测产品的基准，填充部份表示是零贴面，零贴面一定要和零件贴合

。

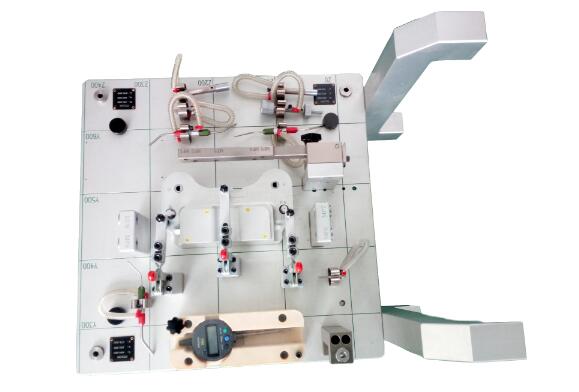

下图是一套完整的检具，左下角的配件叫型面检测通止规，使用时用它来检测产品型面与检具之间的间隙，红色那头是止，绿色那头是通。注意，同一套检具可能两种通止规，分别用来检测不同的型面，区分的方法是：看通止规中部的圆点颜色与型面边上的圆点颜色一致时，表示该通止规适用于检测此部份型面
